产品特点
  电源、信号输入端与信号输出端2500VDC两隔离
  可连接110个节点，符合ISO11898-24V标准
  传输速率高可达1Mbit/s
  具有高抗电磁干扰性
  内置DC-DC模块电源防总线过压保护功能
  低成本、超小体积，使用方便，可靠性高
  标准DIP 8 Pin符合UL94V-0阻燃封装
  工业级温度范围: - 40 ~ + 70 ℃

典型应用
  工业现场CAN总线通讯接口抗干扰设计
  CAN总线系统电源与信号端地线干扰抑制
  汽车CAN总线信号多路数据采集防窜扰隔离
  工业现场高精度数据采集及防窜扰测量
  工业自动化设备、机器人防窜扰控制
  数控机床、停车场智能防窜扰控制
  医疗仪器、电力仪表信号传输与监控
  智能家居总线控制数字通讯


         SunYuan  ISO CAN 是一款隔离型通用CAN收发器模块。该模块内置CAN总线通讯接口信号隔离及收发器件，具有成本低、体积小、使用方便等优点。其主要功能是将CAN总线控制器的逻辑电平隔离转换为总线的差分电平，信号传输过程中隔离电压高达2500VDC。

        ISO CAN 总线通讯接口信号隔离模块，其内部集成了DC-DC电源隔离电路、高速数字隔离芯片、CAN总线收发器、总线通讯保护电路等。在工业现场实际应用中，为防止数据收发过程中因收到干扰而造成丢失或失真故障，就需要对整个通讯电路进行适当的隔离。所谓的隔离就是指让电路中的一些模块之间不互相干扰，因为对于数字电路而言，电平的高速转换会带来很多噪声，并且地线网络也会引入噪声，所以我们都要进行隔离。一般来说，一个隔离系统必须从供电电源、地线网络、信号传输线路三个方面来进行隔离。

        ISO CAN 总线通讯接口信号隔离模块使用方便，可以实现信号隔离收发的功能。其内部电源隔离电路选用顺源科技VB系列DC-DC模块电源专利技术，这种输入与输出之间3KV的隔离电源，输出端具有长时间自恢复 过载短路保护（WRH系列具有8KV抗静电）功能，在外接通讯线路短路、数据采集通讯工作负载发生较大变化或CAN总线接口悬空空载时输出电压值变动较小，不会升高超出额定设计电压值。   可以有效隔离地线环流干扰、抑制通讯接口窜扰及增强通讯接口抗静电防护功能，特别为工业现场CAN总线、RS232/RS485通讯、以太网RJ45通讯等接口供电提供隔离电源设计。   广泛应用在计算机控制装置、工业自动化设备、机器人、数控机床、停车场智能控制、智能家居以太网物联网通讯、医疗仪器、电力仪表、安防数据采集控制等行业。

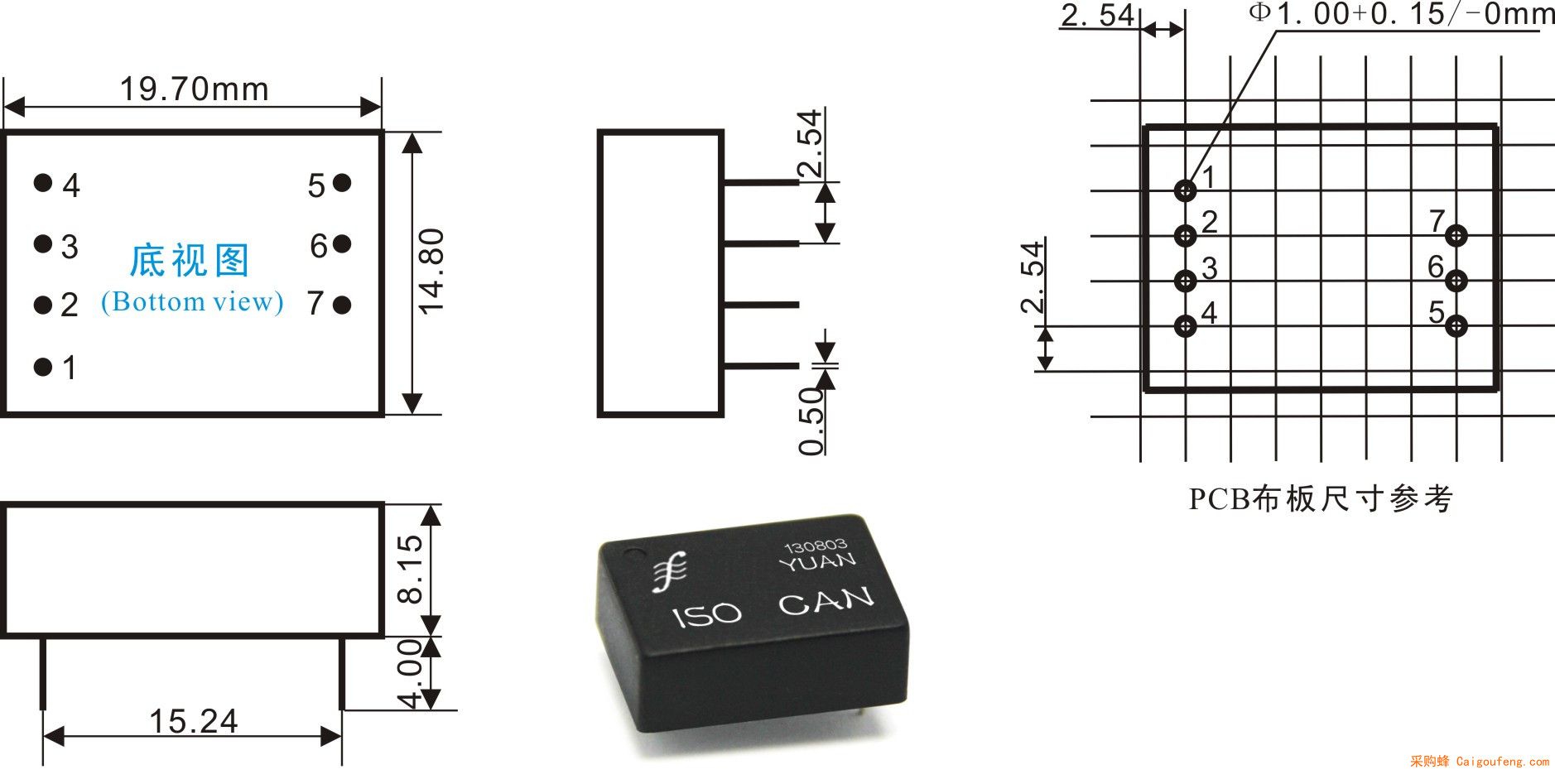

外形尺寸及引脚功能描述(标准DIP8脚)




典型应用

上图是ISO CAN的典型应用图。常规电路需要用光耦、DC/DC隔离电源 、CAN收发器等器件组合来实现的CAN隔离收发器， 现在只需要一个低成本、小体积的SunYuan  ISO CAN模块就可以完全替代，使用更简单方便。

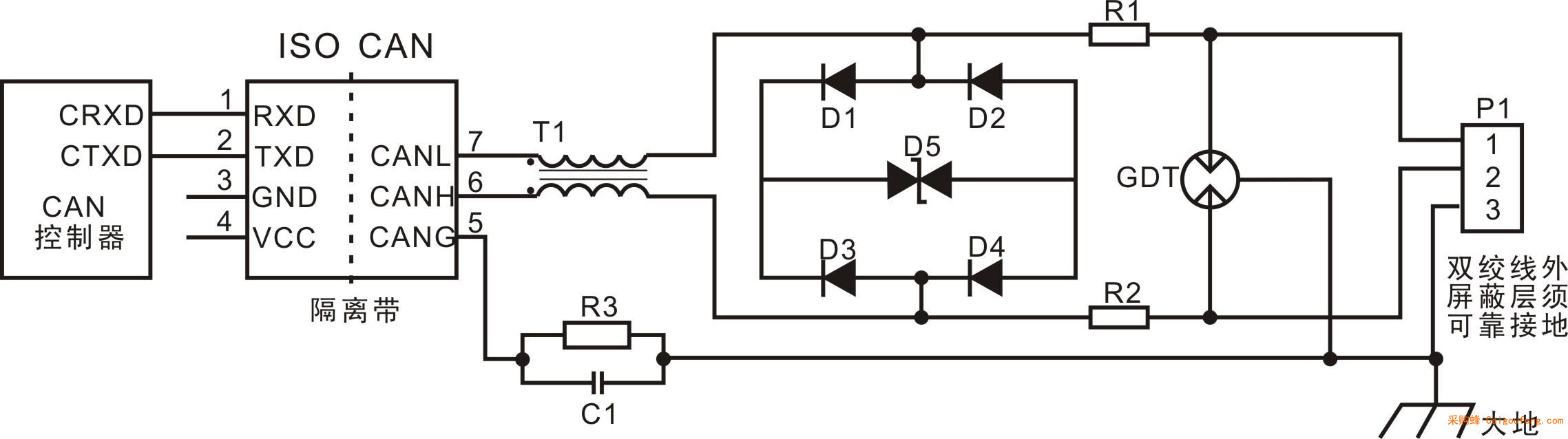

重点端口保护推荐电路

       ISO CAN模块在遇到现场恶劣环境应用时，需要在CAN接口接入保护电路保证模块不被损坏和总线可靠通讯，尤其是容易受到干扰的节点处。另外在使用屏蔽绞线时需要对屏蔽层可靠接地，建议采用单点接地。注：此推荐参数仅为推荐值，需根据现场实际应用情况选择。建议R1,R2选择PTC,D1-D4选择快恢复二极管。

单个CAN-bus典型连接示意图

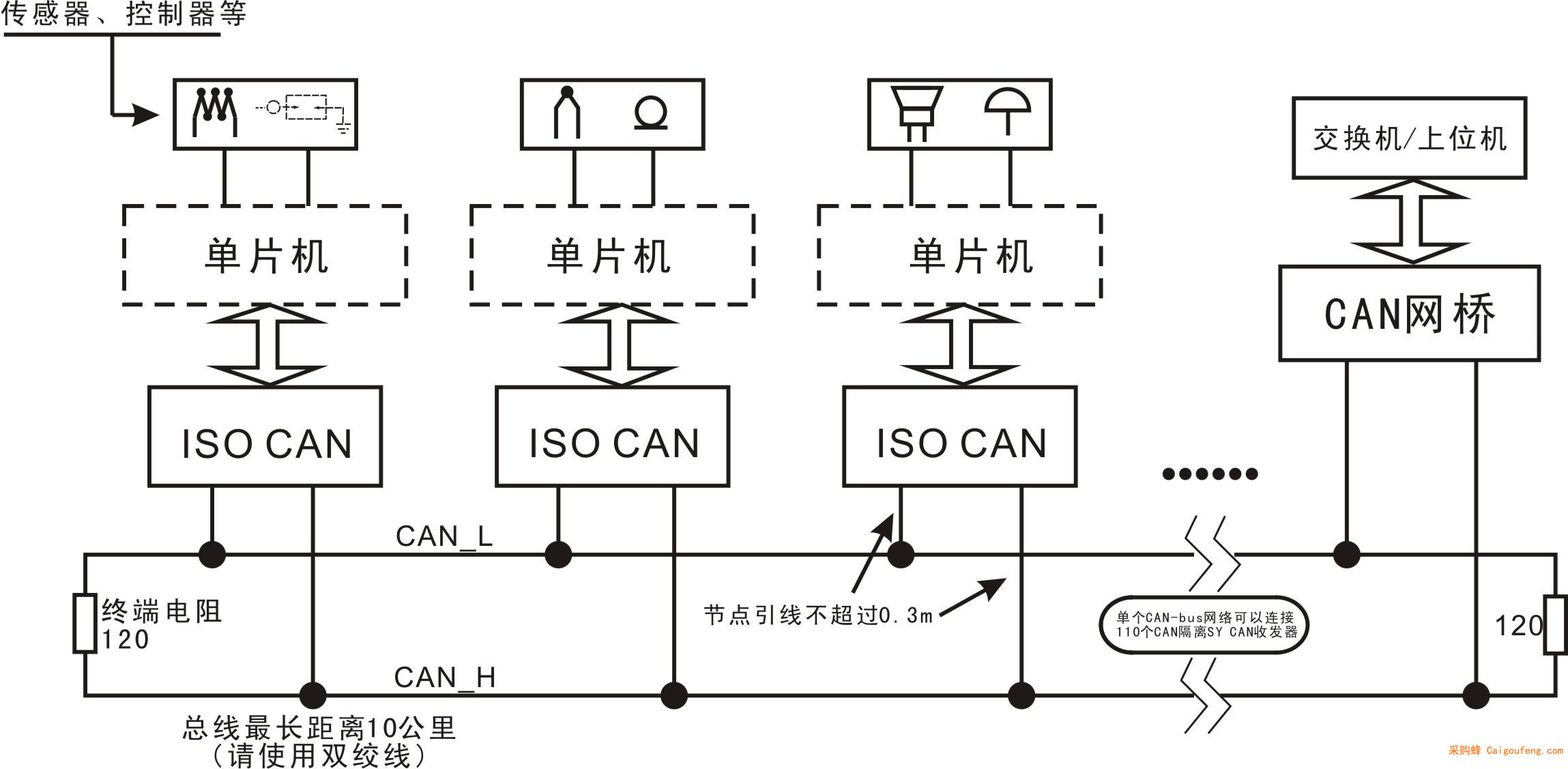

        单个CAN-bus典型网络如上图所示，每个网络可接入110个单路ISO CAN隔离总线收发模块，通用模块长通讯距离为10km，高速模块支持低波特率为40kbps，长通讯距离1km。如果需要接入更多节点或更长通讯距离时，可通过CAN中断器等设备拓展。    注：总线通讯距离与通讯速率和现场应用相关，可根据实际应用和参考相关标准设计，通讯线缆好选择屏蔽双绞线并尽量远离干扰源。远距离通讯时，终端电阻值需要根据通讯距离以及线缆阻抗和节点数量选择合适值。
