电源模块|DCDC稳压电源模块|门禁刷卡机RS485串口IB0505S-1W系列隔离稳压电源模块产品说明：
产品类别： 稳压电源模块|DCDC稳压电源模块|门禁刷卡机RS485串口隔离稳压电源模块|定电压隔离稳压输出型稳压电源模块IB0505S-1W（IA/IB/VD 系列）
输 入： 5V/9V/12V/15V/24VDC 输 出： 3.3V/5V/9V/12V/15VDC
功 率： 0.1-2W 隔离电压： 1000VAC
封装方式： SIP7 说 明： VB S-xW系列
关键词：模块电源 门禁 刷卡机 隔离电源 稳压 电源模块 RS232 485隔离 DC-DC DC/DC DCDC dcdc 稳压电源模块
IB0505S-1W稳压电源模块产品描述
IBxxxxS-xW系列DCDC稳压电源模块，门禁刷卡机专用隔离稳压电源模块是顺源公司针对考勤安防行业门禁设备RS232、RS422、RS485通讯串口窃电隔离技术研发的稳压电源模块系列产品。
DCDC稳压电源模块（模块电源）典型应用、电压极性变换、外接滤波电容的选择、过载短路保护电路和串并联使用详细介绍。正确的使用稳压电源模块可以延长产品的使用寿命，避免干扰、过热、自激、启动不良等现象的出现以及不可修复的损坏。
DCDC稳压电源模块输入电压
5V/9V/12V/15V/24V DC
DCDC稳压电源模块输出电压
3.3V/5V/9V/12V/15VDC

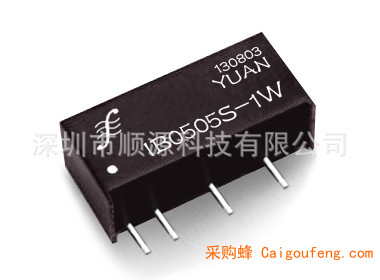

IB0505S-1W稳压电源模块产品图片
IB0505S-1W稳压电源模块电气特性
以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围 +/- 10%
滤波 陶瓷电容
隔离特性
额定电压 1000 VAC
泄漏电流 1 m A
电阻 109Ohm
电容 60 p TYPE.
输出特性
电压精度 +/- 2 %, max.
( 20 MHz BW) 纹波及噪音 50 mV p-p,TYP
可持续短路时间 输出具有过载和短路保护功能(>20s)
线性电压校准 +/- 1.2 % / 1.0 % of Vin
负载电压校准 +/- 8 %. load = 20 ~ 100 %
温度系数 +/- 0.02 % / °C
一般特性
效率 60% to 80 %
开关频率 60 - 125KHz
工作温度( 环境) - 40° C to + 85° C
存储温度 - 55 °C to + 125 °C
降低定额值 见温度特性曲线图
湿度 ≤ 90 %, 非压缩
冷却方式 自然空冷
体积特性
SIP 封装尺寸 1W:19.60 x 6.00 x 10.00 mm
0.77 x 0.23 x 0.39 英寸
2W:19.60 x 7.00 x 10.00 mm
0.77 x 0.28 x 0.39 英寸
重量 2 g - 3.5 g
外壳材料 非传导阻燃黑塑料
IB0505S-1W稳压电源模块产品选型举例
产品型号举例 输入电压范围 输出电压 输出电流 效率
IB0505S-W25 4.75-8.5VDC 5VDC 50mA 68%
IB0505S-W75 4.75-8.5VDC 5VDC 150mA 71%
IB0505S-1W 4.75-8.5VDC 5VDC 200mA 71%
IB1212S-1W 11.2-14.2VDC 12VDC 84mA 70%
IB2412S-2W 22.6-28.4VDC 12VDC 166mA 70%
IB2405S-2W 22.6-28.4VDC 5VDC 400mA 73%
IB2405S-3W 23.2-26.4VDC 5VDC 600mA 73%
IB0505S-1W稳压电源模块外形及PCB布板参考尺寸
详细资料联系樊平芳：13510462552

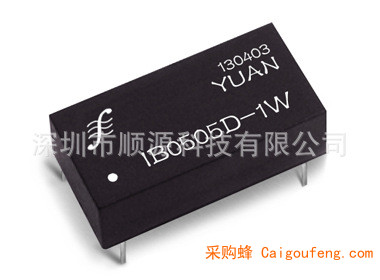

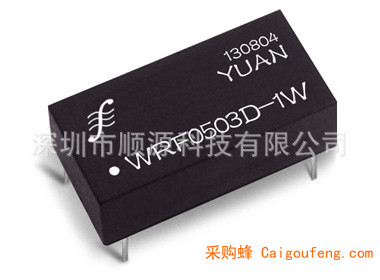

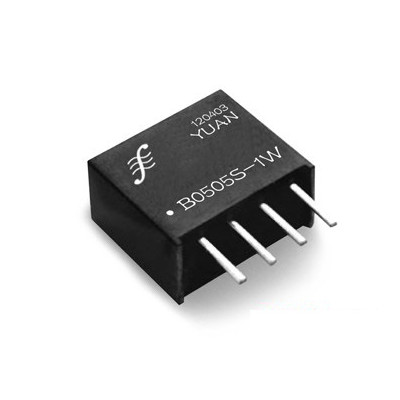

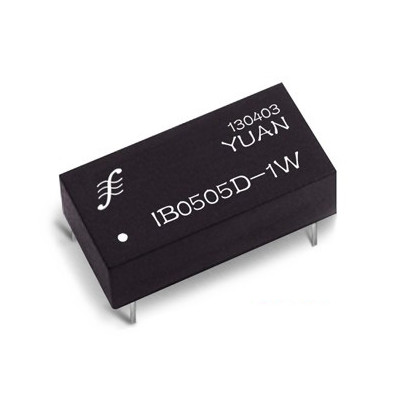

IB0505S-1W稳压电源模块其它系列产品图片：
