隔离变送器|0-10KHZ/0-5KHZ转4-20mA/0-10V隔离变送器|正弦波方波转模拟信号隔离变送器|ISO F-P-O系列隔离变送器：
| 产品类别： | 隔离放大器|隔离变送器|VF和FV频率转换隔离放大器|VF模拟量转频率信号|FV频率脉冲转模拟信号|隔离变送器 | ||
| 输 入： | 0-1K,0-5K,0-10KHZ等 | 输 出： | 0-2.5V,4-20mA,0-10V等 |
| 隔离方式： | 光电磁电 | 隔离电压： | 3000VDC 三隔离 |
| 封装方式： | SIP16 | 说 明： | 正弦波/方波脉冲转换成模拟信号隔离放大器:ISO F-P-O系列 |
正弦波方波隔离变送器产品特点：
● 精度等级：0.1 0.2 0.5级
● 全量程内极高的线性度（非线性度<0.1%）
● 辅助电源/信号输入/信号输出： 3000VDC 三隔离
● 辅助电源：5VDC，12VDC，24VDC等单电源供电
● 0-1KHz/0-5KHz/0-10KHz等频率信号隔离转换成
标准/0-2.5V/0-5V/0-10V电压信号或
0-10mA/0-20mA/4-20mA电流信号
● 小体积,标准SIP-16Pin符合UL94V-0标准阻燃封装
● 工业级温度范围: -25~+70℃
正弦波方波隔离变送器典型应用：
● 正弦波、方波、锯齿波信号隔离放大及转换
● 频率传感器信号采集、隔离转换
● 变频器（FA） 频率信号数据采集和控制
● 发电机、电动机等旋转设备转速监测
● 变压器工作频率检测
● 仪器仪表与传感器信号收发
● 非电量信号变送
正弦波方波隔离变送器产品描述
SunYuan ISO系列频率信号隔离变换器是一种将正弦波、方波、锯齿波频率信号按比例隔离转换成标准信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源和一个高速的频率信号隔离及变换器，适用于任意一种频率信号的隔离变换。SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源、信号输入、信号输出之间的3KVDC三隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
ISO系列频率信号隔离变换器使用非常方便，只需很少的外部元件，即可实现频率信号的隔离变送。产品广泛用于电机转速测控、无线数传、物体运动频率监控等行业。
正弦波方波隔离变送器产品选型举例
例1： 信号输入：0-1KHZ， 信号输出：4-20 mA； 辅助电源：24V。 SIP 16封装。
产品型号： ISO F1-P1-O1
例2： 信号输入：0-10KHZ， 信号输出: 0-5V； 辅助电源：12V。 SIP 16封装。
产品型号： ISO F3-P2-O4

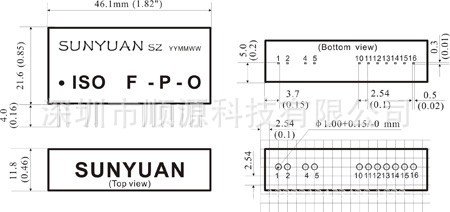

正弦波方波隔离变送器外形尺寸及PCB布板图

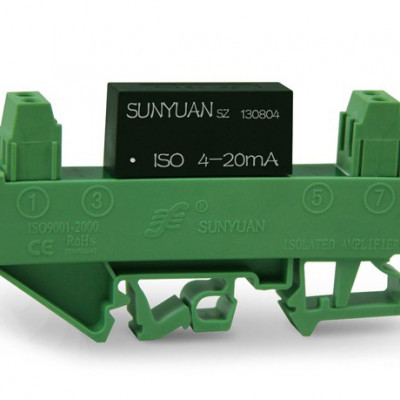

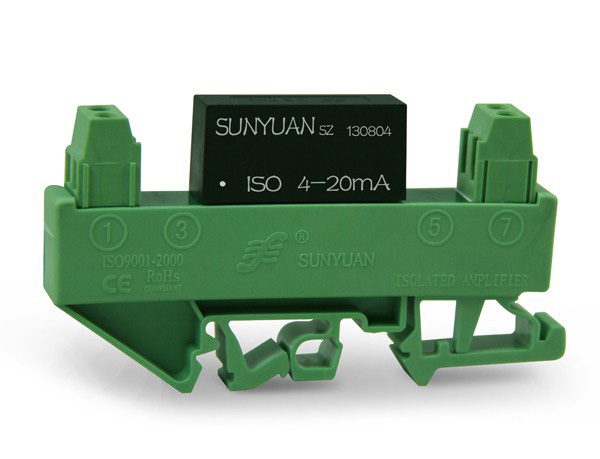

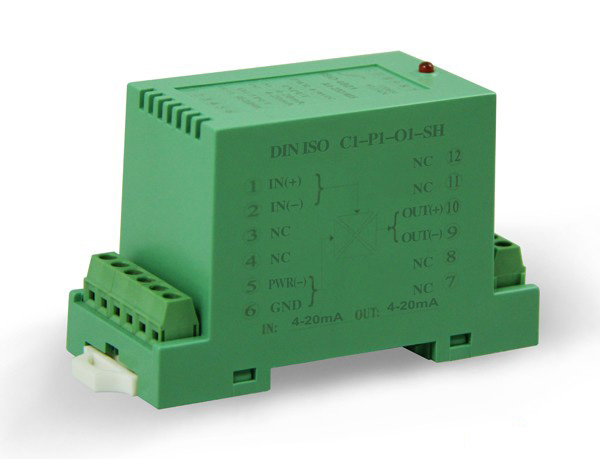

正弦波方波隔离变送器产品图片

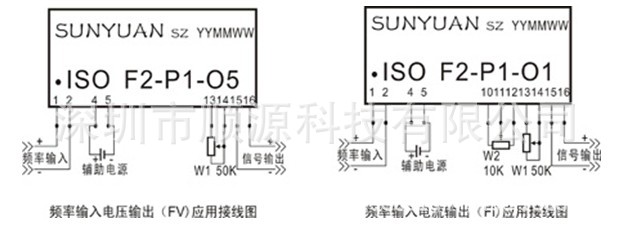

正弦波方波隔离变送器产品应用接线及引脚功能描述：
