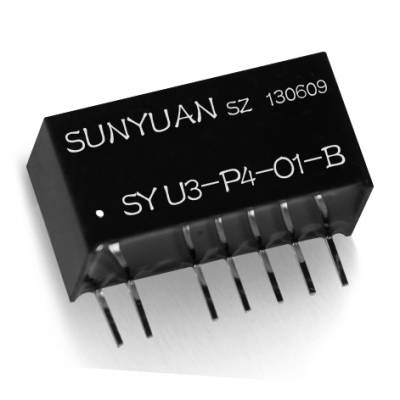

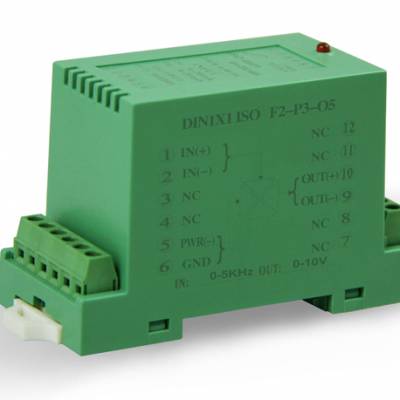

       SunYuan   ISO系列模拟量光电隔离放大器变送器，是一种将模拟信号隔离放大、转换变送成按比例输出模拟量的混合集成电路。该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组光电耦合的模拟信号隔离变送电路，输入与输出侧宽爬电距离及内部隔离措施使该芯片可实现信号输入/输出/辅助电源3KVDC 三隔离。

         ISO系列模拟量光电隔离放大器变送器采用了线性光电耦合的***方案，主要用于对EMC（电磁干扰）有特殊要求的场合。IC的零点和增益、满度可通过外接多圈电位器进行调节校准，方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品***应用在电力运行安全监控、PLC、DCS、FCS、变频器、仪器仪表、医疗设备、工业自动化等需要电量隔离采集测控的行业。

         ISO系列模拟量光电隔离放大器产品采用了直流信号模拟光电耦合传输技术，而不是ISO  EM系列模拟量磁电隔离变送器产品所采用的信号调制解调载波技术，所以光电隔离型产品与磁电隔离型的相比具有较强的抗EMC电磁干扰和高频信号空间干扰特性。

产品特点
●  精度等级：0.1级、0.2级、0.5级,全量程内非线性度<0.2%
●  可外接多圈电位器进行调节零点和增益、满度校准
●  辅助电源、模拟量输入与输出之间：3000VDC 三隔离
●  辅助电源：5V,12V,15V,24VDC等单电源供电方式
●  0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换
●  工业级温度范围: -20 ~ +70 ℃
●  具有较强的抗EMC电磁干扰和高频信号空间干扰特性
●  ***、小体积,SIP 12Pin符合UL94V-0标准阻燃封装

典型应用
●  直流电流或电压信号的隔离、转换及放大
●  工业现场信号隔离及长线传输
●  模拟信号地线干扰抑制及数据采集隔离
●  仪器仪表与传感器信号收发
●  PLC、DCS现场模拟信号隔离采集
●  变频器信号远程抗干扰无失真传输
●  电力监控、医疗设备隔离安全栅
●  传感器4-20mA等模拟信号一进二出、二进二出、一进四出隔离放大变送功能的实现


产品选型举例
例1：   输入信号：0-5V ；辅助电源：24VDC ；输出信号： 4-20mA
             产品型号： ISO U1-P1-O1

例2：   输入信号：4-20mA ；辅助电源：24VDC ；输出信号：4-20mA
             产品型号： ISO A4-P1-O1

*1备注：使用ISO U(A)-P-O模块的输出值为电压信号时，增益调节选10KΩ多圈电位器。使用ISO U(A)-P-O模块的输出值为电流信号时，增益调节选50KΩ多圈电位器。（参见产品技术参数表）。

*2备注：当输入为0-xV电压，输出为4-20mA模拟电流信号时须同时外接增益调节和零点调节多圈电位器。
使用ISO U(A)-P-O模块，输入与输出信号同样为0-xV/0-xmA（零对零）参数的条件下无外接调零功能。

*3备注：用户对输出模拟信号带负载能力有特殊要求的可以定制。或选择0-1V(max 1A),0-5V(max 500mA)大电
流输出的ISO系列线性调节控制隔离放大器产品（http://www.sun-yuan.com/products/html/PDetail_43.html）

*4备注：对于电流输出型产品，输出端没有配置零点调节端子的（8脚、11脚），表示该产品使用时不用调
零就可达到所要求的精度。如果用户对产品调零有需求的，请选用本公司生产的ISO mV系列产品。
ISO mV系列微小信号隔离放大器资料http://www.sun-yuan.com/products/html/PDetail_71.html

*5备注：电压输入型产品（ISO U-P-O）因为输入阻抗很高，使用中当输入端开路时则输出会出现值。
为防止现场出现意外，请用户在输入端（1脚、2脚）并接一个1MΩ电阻和一个0.1UF电容，这样可以在使用中当输入端开路时的输出为***小值0。
